性能：

1、 平时呈常开状态，火灾时烟（温）感器通过控制中心发来电气信号（DC24V），执行机构内的电磁铁通电动作，阀门自动关闭，并输出关闭电信号。

2、 阀门可手动关闭或70℃温感器动作关闭。

3、 阀门有六档手动调节风量开度。

4、阀门动作后手动复位。

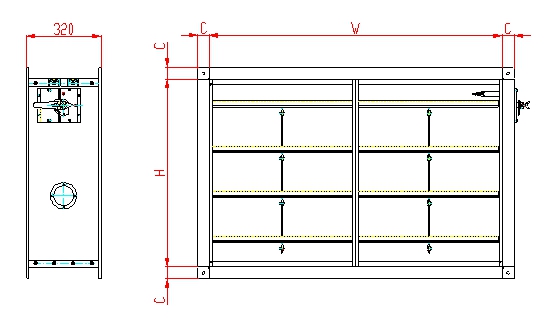

结构：

主要部件：阀体、叶片、轴、轴衬、温感器、执行机构、不锈钢弹板、扭簧等。

阀门最大制作尺寸：1250×800

执行机构扭簧扭力可有三档调节

配套执行机构型号：JFHF WSDc-FKW×H配合风管尺寸，法兰尺寸与国标GB50234-2002中金属矩形风管的法兰相同。

使用条件：

静             压：        1500Pa以下

最大通过风速：        15m/s

使用环境温度：       -10℃～50℃

使用环境湿度：       相对湿度85%以下

注意事项

1、用户使用时请勿在执行机构外面涂装，请勿向电器件注油，会引起故障。

2、防火阀设备关系生命之安危，必须有专业人员进行安装、调试。正常使用每六个月对开启、关闭、电信号动作及温感器作常规检查。

主要技术参数：

温感器动作温度：      70℃

阀门耐火等级：         1.5h

漏风量（压差300Pa）≤500m3/m2.h

控制电压：               DC24V

动作电流：               ≤0.7A

微动开关接点容量：  AC220V  3A

旋转方向：               动作时逆时针关闭

动作时间：               瞬间

电路原理图:

红色线:DC24V“+”极

蓝色线:DC24V“-”极

黄色线:信号线
