性能：

1、 平时呈常开状态，火灾时切断电源或气源，阀门自动关闭，并输出关闭电信号。

2、 阀门可手动关闭或70℃温感器动作关闭。

3、 阀门动作后，温感器没有损坏，通电通气后自动复位。

4、可以远距离电气式手动关闭。

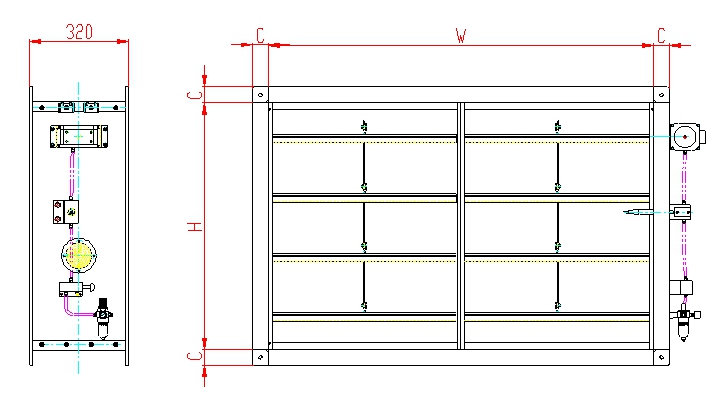

结构：

主要部件：阀体、叶片、轴、轴衬、温感器、执行机构、不锈钢弹板、扭簧等。

W方向加中间框，叶片分隔

阀门最大制作尺寸：1250*800

W×H配合风管尺寸，法兰尺寸与国标GB50234-2002中金属矩形风管的法兰相同。

使用条件：

静     压：1500Pa以下

最大通过风速：15m/s

使用环境温度：-10℃~50℃

使用环境湿度：相对湿度85%以下

主要技术参数：

温感器动作温度：70℃

阀门耐火等级：1.5h

漏风量（压差300Pa） ≤500m3/m2.h

控制电压：DC24V

动作电流：≤0.7A

微动开关接点容量：AC220V  3A

旋转方向：动作时顺时针关闭

动作时间：瞬间

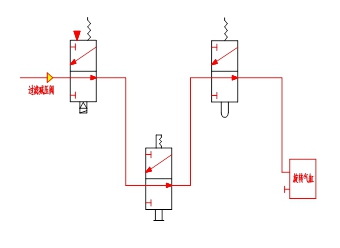

气路原理图：

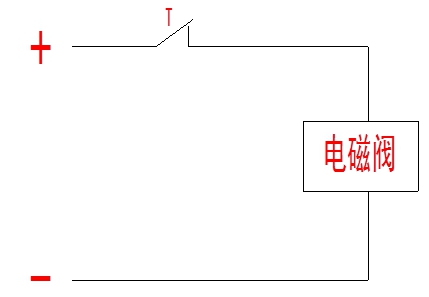

接线图：

注：T为继电器常开触点

注意事项

 1、用户使用时请勿在执行机构外面涂装，请勿向电器件注油，会引起故障。

 2、防火阀设备关系生命之安危，必须有专业人员进行安装、调试。正常使用每六个月对开启、关闭、电信号动作及温感器作常规检查。
