性能：

1、 平时呈常开状态，当管道内气流温度达到70℃，温感器动作，阀门自动关闭。

2、 阀门可手动开启和关闭，阀门动作后手动复位。

3、 阀门有六档手动调节风量开度。

4、可输出阀门关闭信号。

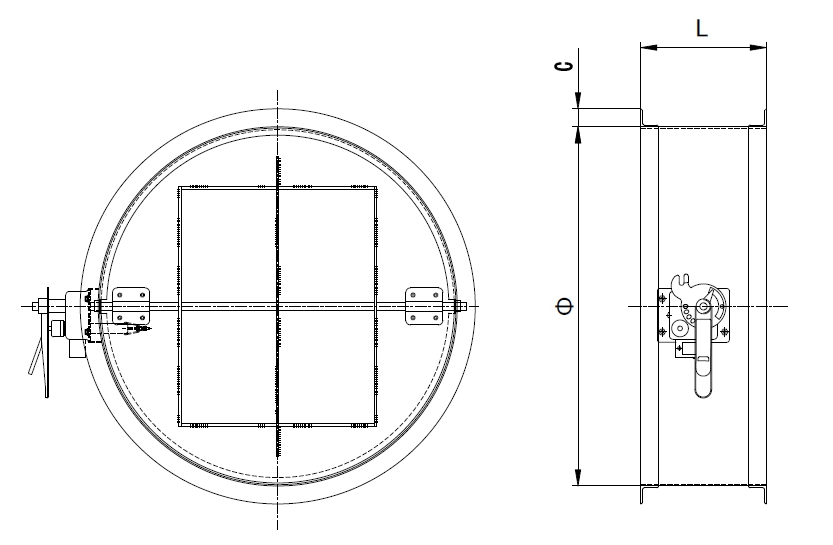

结构：

主要部件：阀体、叶片、轴、轴衬、温感器、执行机构等。

φ尺寸≥φ400时，叶片中间加强

阀门最大制作尺寸：φ800

规格φ≥700,  L=320;φ<700,  L=210

配套执行机构型号：JFHF WS-FK

φ尺寸配合风管尺寸，法兰尺寸与国标GB50234-2002中金属圆形风管的法兰相同。

使用条件：

静     压：1500Pa以下

最大通过风速：15m/s

使用环境温度：-10℃~50℃

使用环境湿度：相对湿度85%以下

主要技术参数：

温感器动作温度：70℃

阀门耐火等级：1.5h

漏风量（压差300Pa） ≤500m3/m2.h

控制电压：DC24V

动作电流：≤0.7A

微动开关接点容量：AC220V  3A

旋转方向：动作时顺时针关闭

动作时间：瞬间

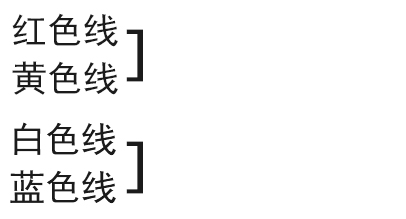

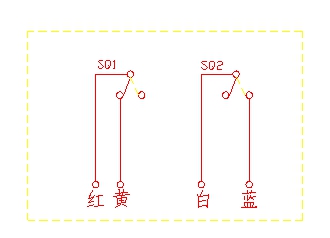

电路原理图：

注意事项

 1、用户使用时请勿在执行机构外面涂装，请勿向电器件注油，会引起故障。

 2、防火阀设备关系生命之安危，必须有专业人员进行安装、调试。正常使用每六个月对开启、关闭、电信号动作及温感器作常规检查。
